در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی نقشه سیمبندی دزدگیر سیلورین مدل 888AS را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده راهنمای کاربردی سیمبندی سیلورین 888AS در ادامه مطلب با ما همراه باشید.
راهنمای کامل و فارسی نقشه سیمبندی دزدگیر سیلورین مدل 888AS

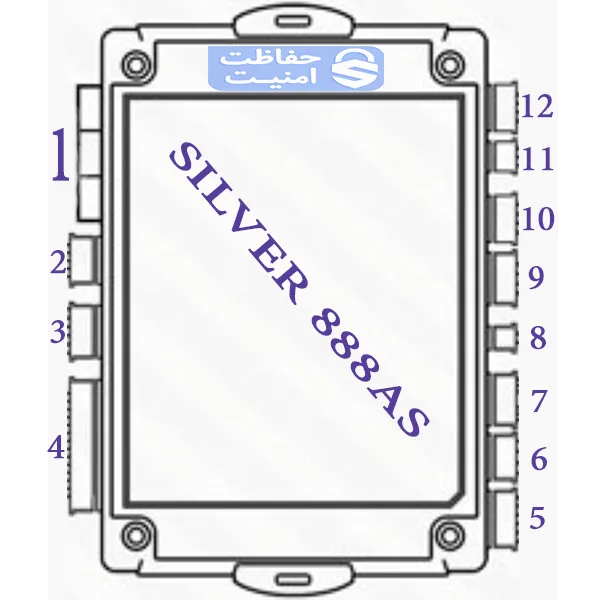

راهنمای کانکتورها در نقشهی سیمبندی سیلورین 888AS
سوکت شماره ۱ (CN1)
- سیم سفید: این سیم متصل شود به پله دوم بخاری.
- سیم زرد: این سیم به سیم استارت اتومبیل متصل شود.
- سیم سبز: این سیم متصل گردد به پل دوم کوئل اتومبیل
- سیم مشکی: ورودی بدنه یا همان منفی
- سیم قرمز: این سیم اصلی برق میباشد و به سیم برق اصلی سوئیچ متصل میگردد.
- سیم قرمز/سفید: این سیم ورودی رله راهنما میباشد. اگر به این سیم 12+ متصل شود، خروجی سیم راهنمای دستگاه 12+ خواهد بود و در حال حاضر به 12+ متصل است و اگر این سیم به منفی متصل گردد، خروجی سیستمهای راهنما دستگاه منفی خواهد شد.
سوکت شماره ۲ (CN2)
- سیم بنفش: خروجی مثبت راهنمای اتومبیل
- سیم بنفش: خروجی مثبت راهنمای اتومبیل
- سیم سفید: خروجی مثبت آژیر (در صورت نصب آژیر)
- سیم طوسی: خروجی مثبت پمپ صندوق (پران) باز کن
- سیم طوسی/سفید: این سیم ورودی رله صندوق پران میباشد. اگر به 12+ متصل گردد، خروجی صندوق پران 12+ خواهد شد. اگر به منفی متصل شود، خروجی صندوق پران منفی خواهد شد.
سوکت شماره ۳ (CN3)
در دیاگرام نقشه سیمبندی دزدگیر سیلورین، این کانکتور دارای 6 پین مربوط به خروجی پمپ و راهاندازی سیستم قفل و باز دربها میباشد.
- زرد/مشکی: مربوط به باز NC
- سبز: مربوط به قفل COM
- زرد/سفید: مربوط به باز NO
- زرد: مربوط به باز NC
- سبز/مشکی: مربوط به قفل COM
- سبز/سفید: مربوط به قفل NO
سوکت شماره 4 (CN4)
- سیم آبی: خروجی منفی سیم رله قطع کن موتور
- سیم قرمز/مشکی: ورودی لادری منفی
- سیم قرمز: ورودی لادری مثبت
- ترمینال خالی
- سیم مشکی/سفید: این سیم متصل شود به سیم پدال ترمز اتومبیل
- سیم نارنجی/مشکی: خروجی منفی روشن شدن چراغهای کوچک، در صورتی که فرمان روشن شدن چراغهای کوچک منفی میباشد.
- سیم نارنجی: خروجی مثبت روشن شدن چراغهای کوچک، در صورتی که فرمان روشن شدن چراغهای کوچک مثبت میباشد.
- سیم طوسی/مشکی: لادری صندوق عقب
- سیم قهوهای/مشکی: کلید لادری درب موتور
- ترمینال خالی
- ترمینال خالی
- ترمینال خالی
سوکت شماره 5 (CN5)
- ترمینال خالی
- سیم طوسی: این سیم خروحی منفی برای فرمان به برق اتومبیل میباشد. در برخی از اتومبیلها بوق با مثبت تحریک میشود و در برخی دیگر با منفی تحریک میگردد. برای اتصال این سیم به بوق اتومبیلهای مختلف باید از رله استفاده شود تا بتوان این سیم را متصل نمود. وقتی از این سیم استفاده میگردد، دیگر نیازی به نصب آثریر نخواهد بود و لازم به ذکر است ضریب ایمنی این حالت از نصب آژیر بالاتر خواهد بود.
- سیم زرد/سفید: (AUX 3) بدون خروجی میباشد.
- سیم زرد: (AUX 4) خروجی اضافی شماره 4 به محض خاموش شدن اتومبیل با سوئیچ و همچنین زمان اتمام تایم استارتر این سیم خروجی میدهد.
- سیم نارنجی/سفید: (AUX 5) خروجی اضافی شماره 5 سیم اتولایت به محض خاموش شدن اتومبیل با سوئیچ و همچنین زمان اتمام تایم استارتر این سیم خروجی میدهد.
- سیم نارنجی: (AUX 6) خروجی شماره 6 به محض فعال نمودن سیستم دزدگیر اتومبیل، این سیم جهت فرمان به پاور ویندوز خروجی میدهد.
سوکت شماره 6 (CN6)
سوکت برنامه ریزی دستگاه مرکزی (ارتباطی به نصب ندارد).
سوکت شماره 7 (CN7)
سوکت آنتن اصلی دستگاه
سوکت شماره 8 (CN8)
سوکت سنسور دماسنج
سوکت شماره 9 (CN9)
سوکت سنسور کارکال
سوکت شماره 10 (CN10)
سوکت سنسور ضربه
سوکت شماره 11 (CN11)
سوکت چشم سنسور
سوکت شماره 12 (CN12)
سوکت آنتن RFID
